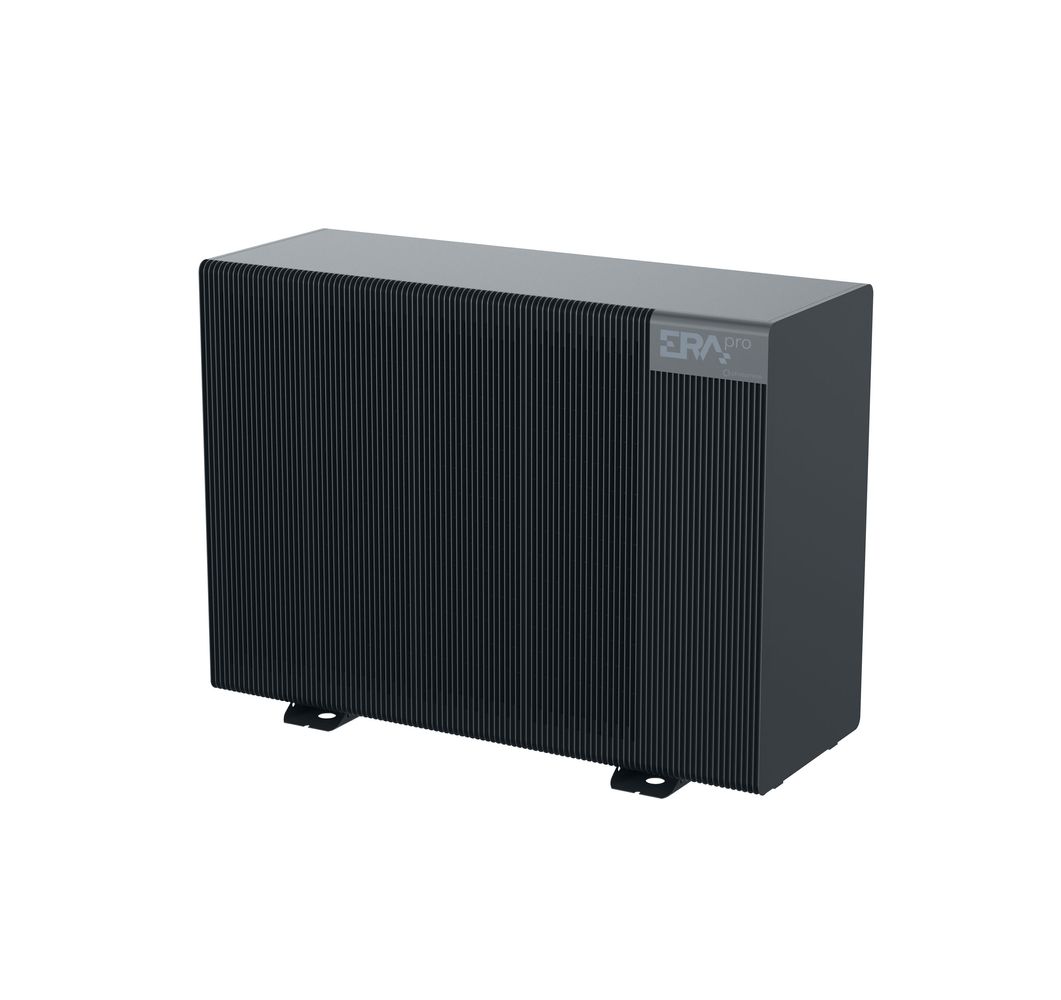

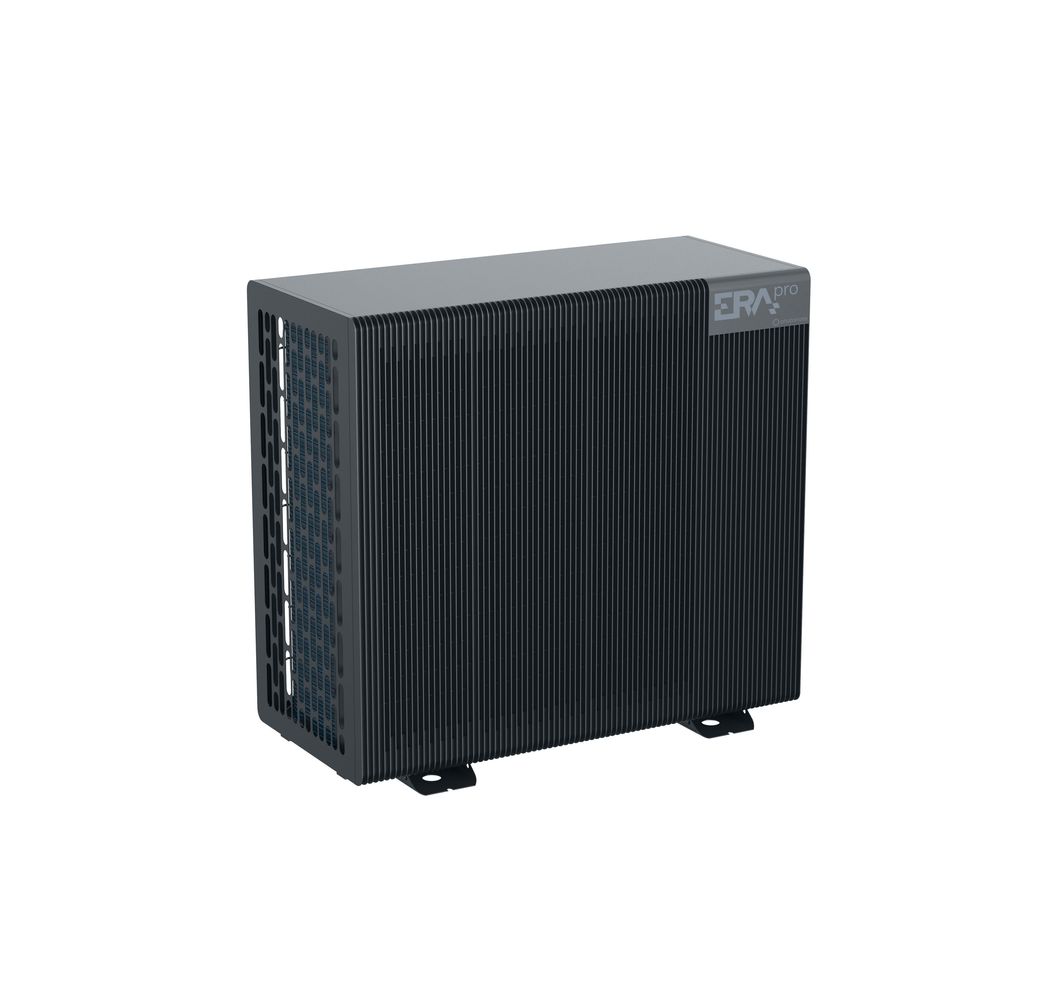

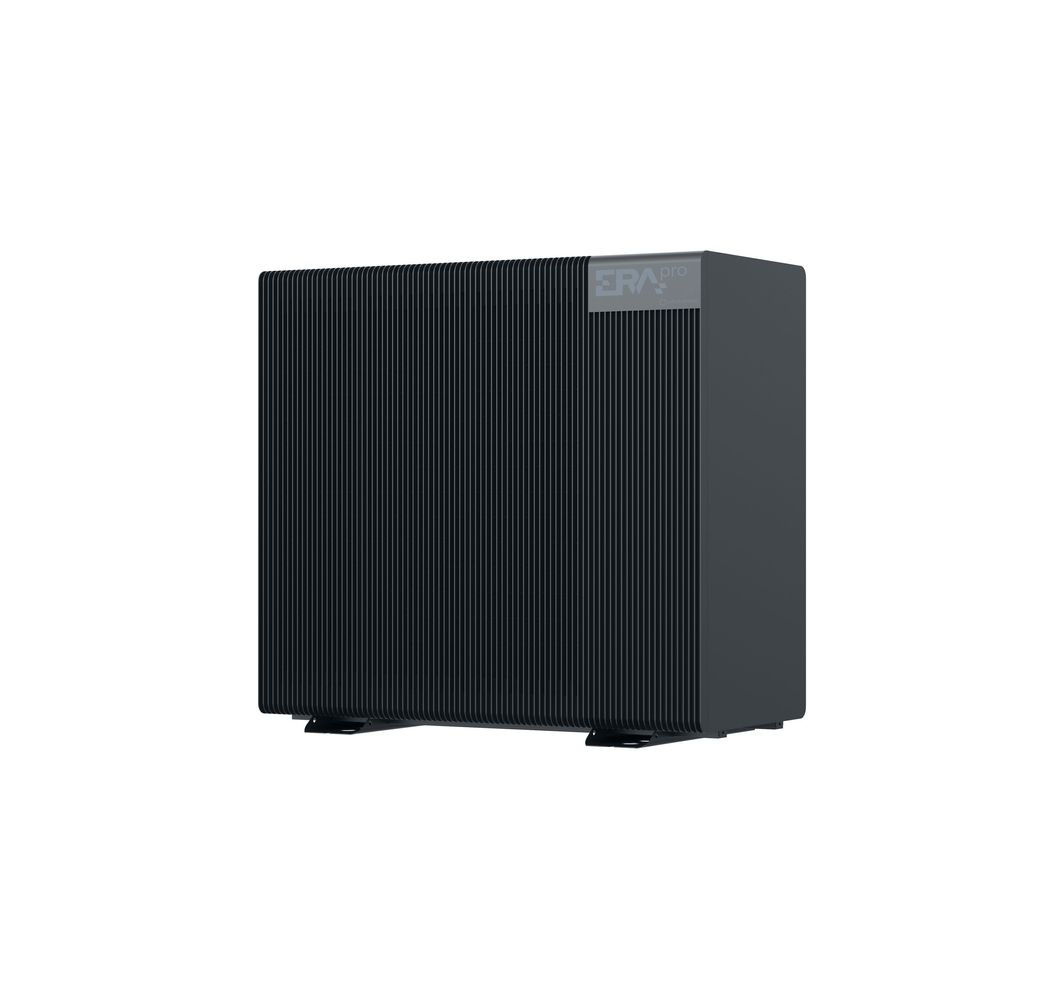

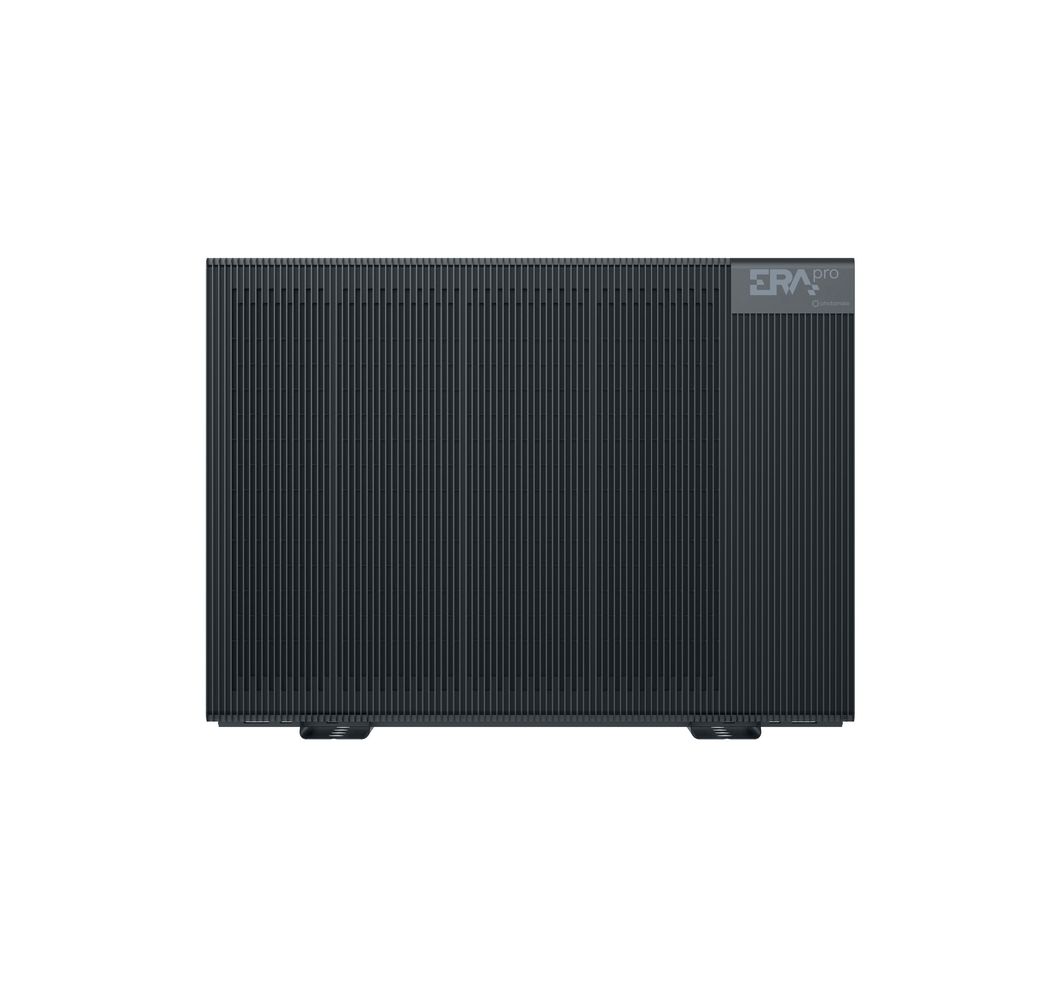

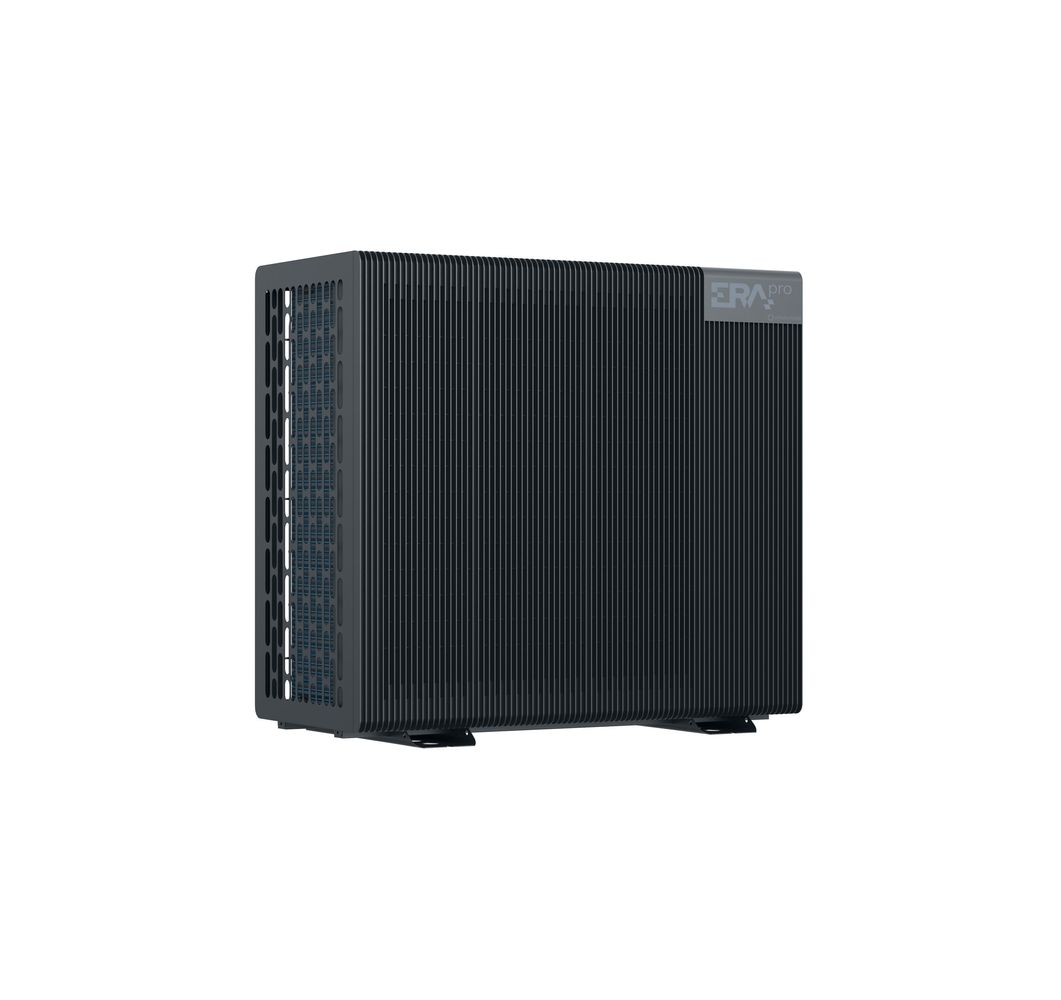

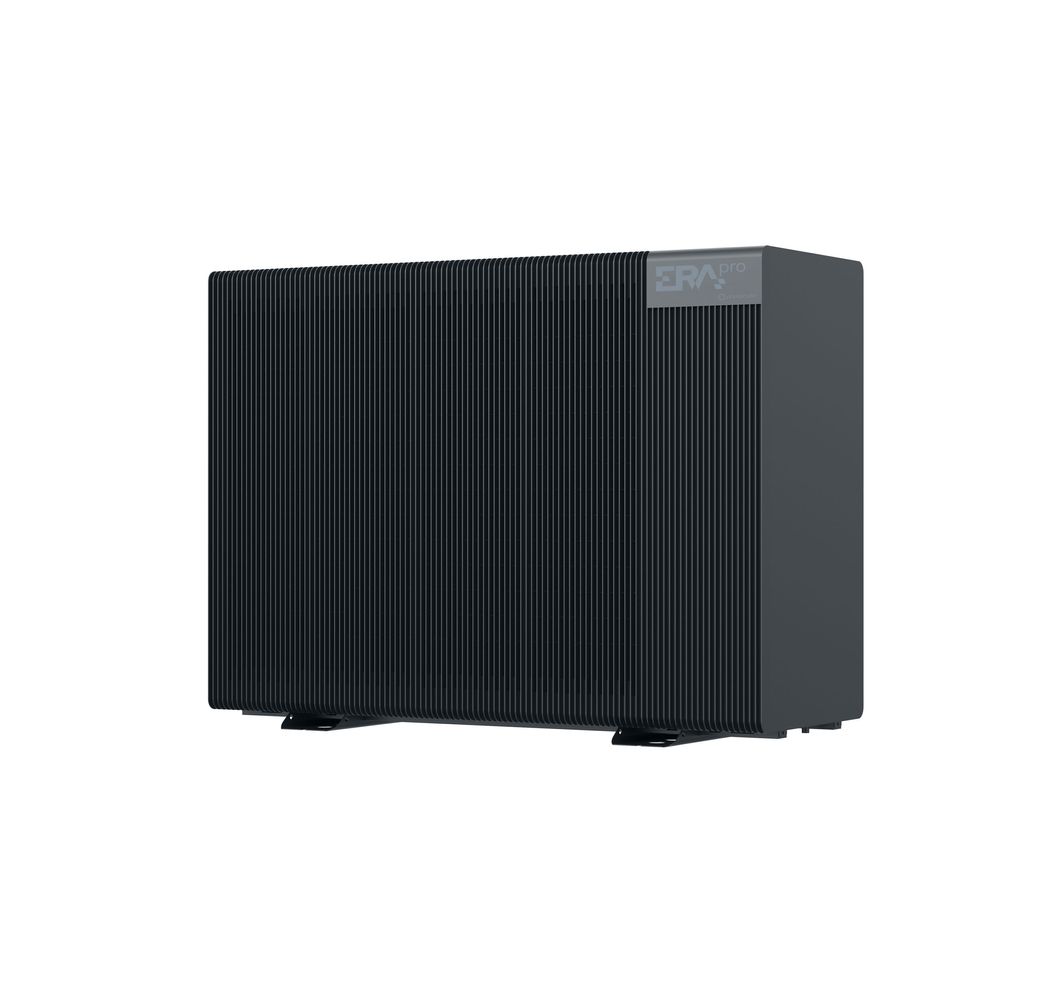

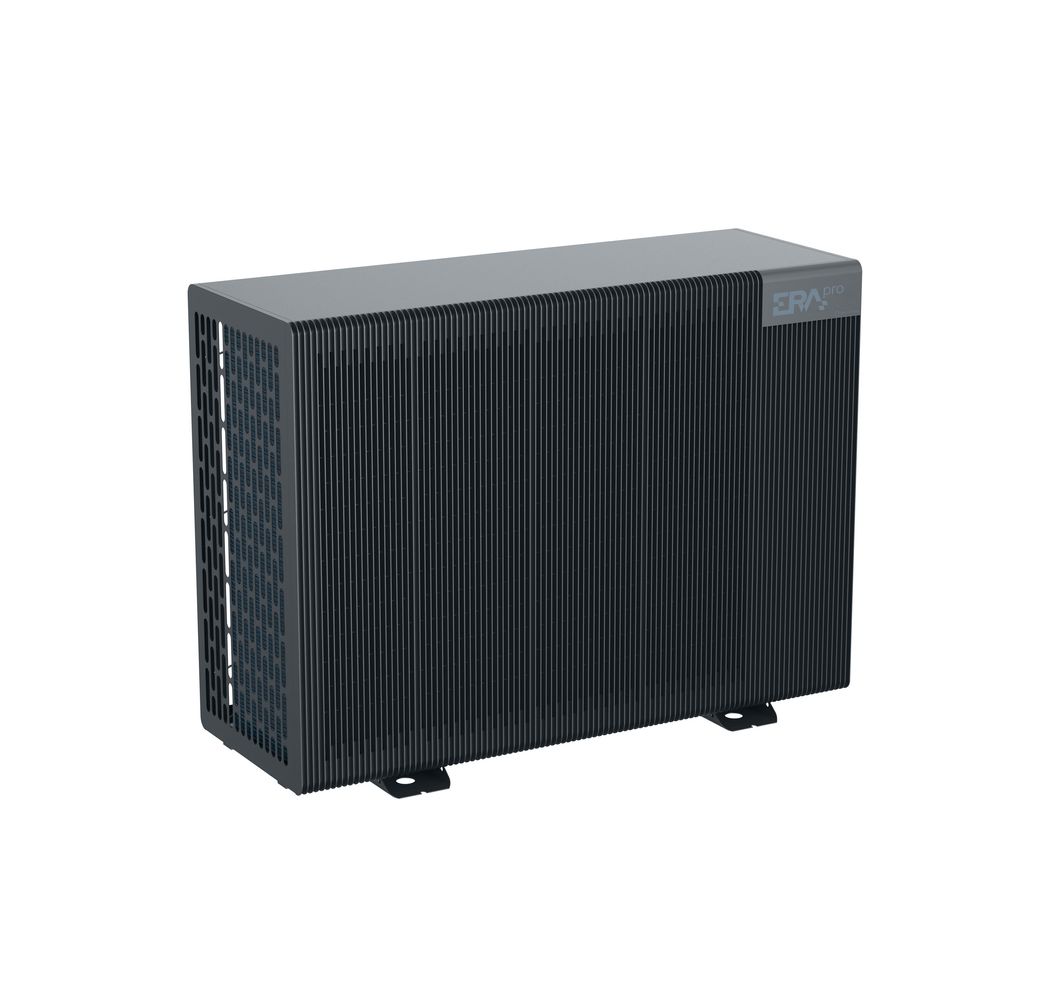

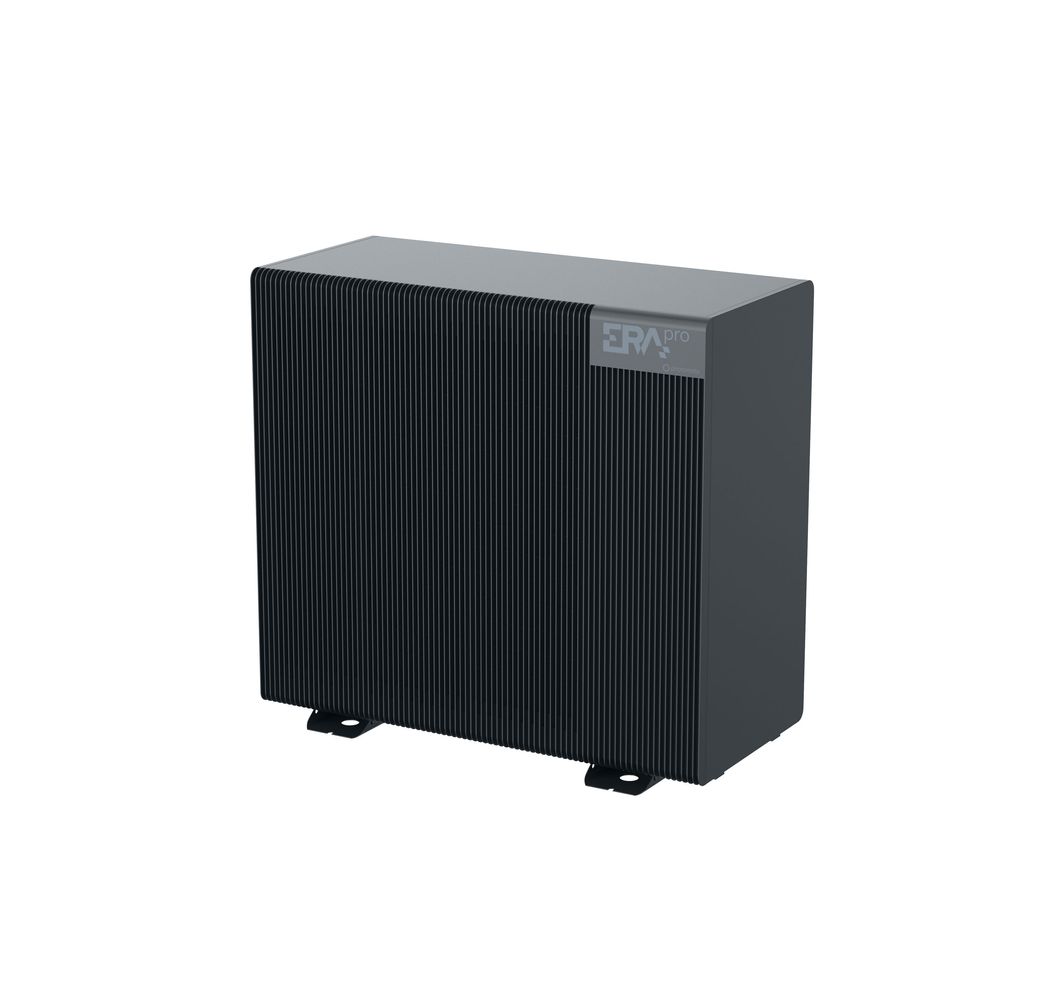

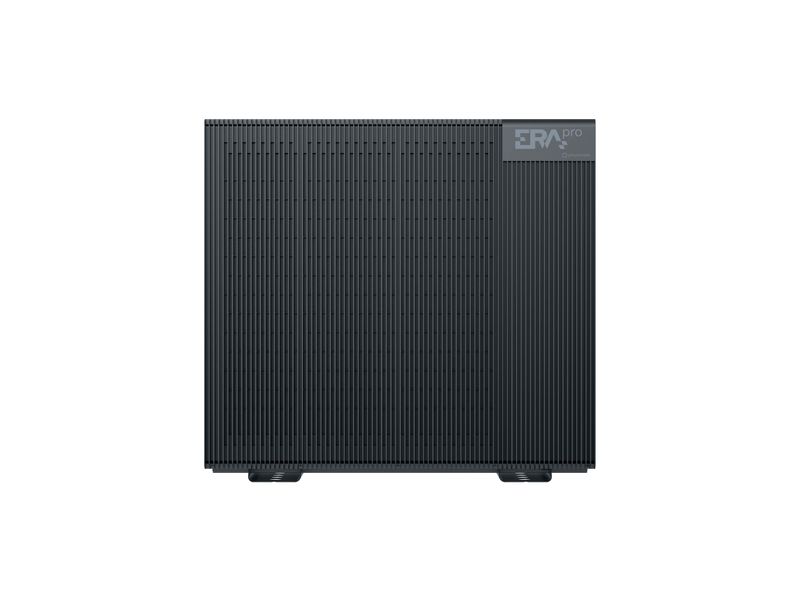

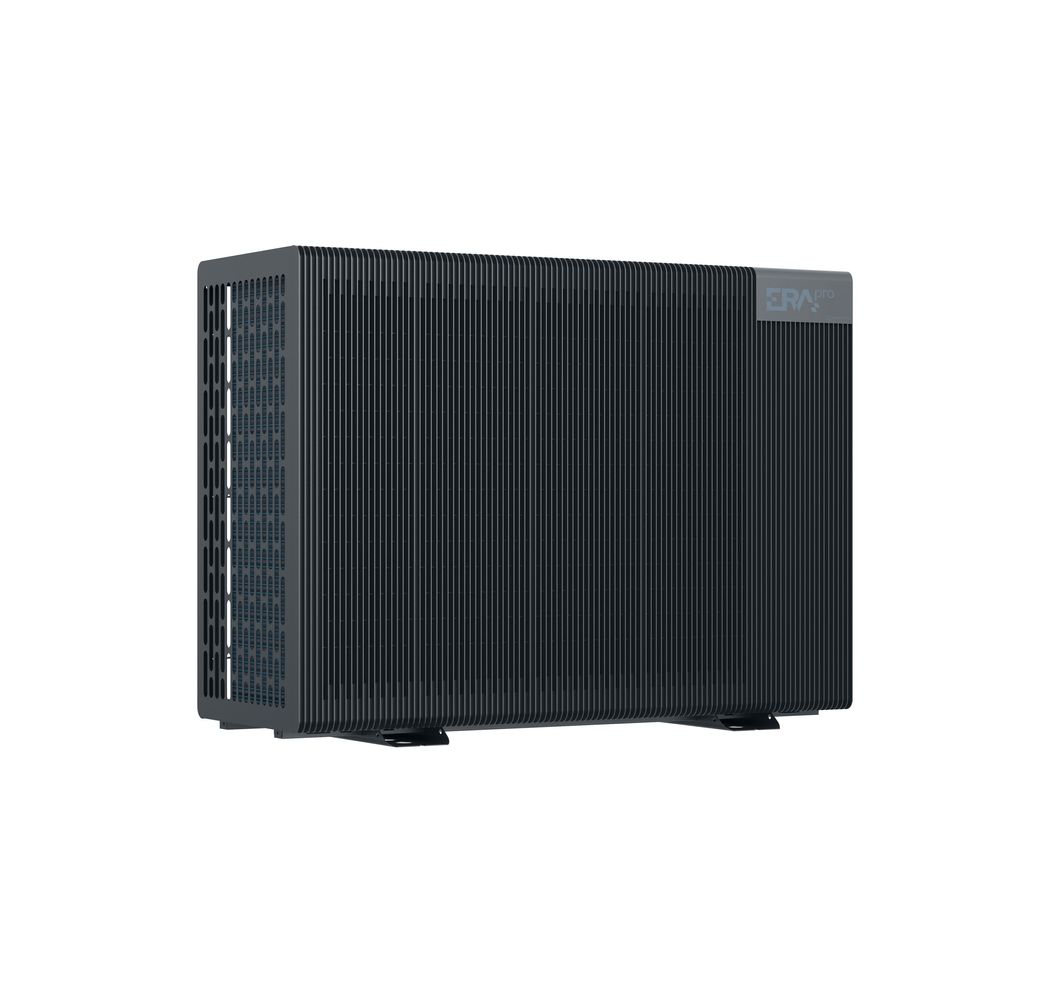

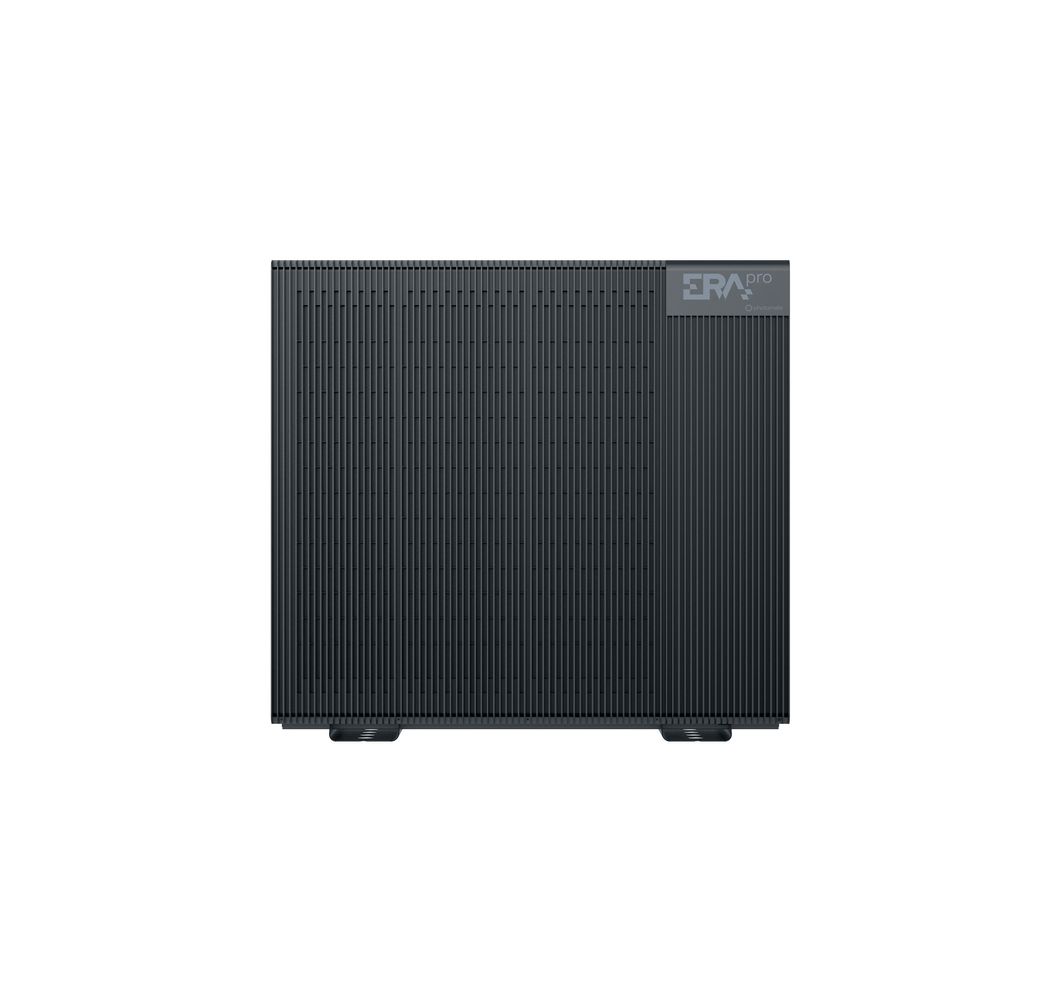

Pompa ciepła klasy Premium do nowych budynków i modernizacji
- Pompy ciepła monoblokowe 6 / 9kW (230V) oraz 13 / 16kW (400V)
- Falownik
- Ogrzewanie, chłodzenie i podgrzewanie wody
- Czynnik chłodniczy R290
- SCOP do 5,1
- Temperatura wylotowa do 75°C
- Warunki pracy przy ogrzewaniu / podgrzewaniu wody: -25 do 38°C
- Poziom ciśnienia akustycznego zgodnie z normą EN 12102 wynosi 36 dB (A) w odległości 1m od jednostki dla modelu ERApro 6 kW
- Solidna konstrukcja, podgrzewana taca skroplin
- Inteligentne funkcje umożliwiające rzadkie i szybkie odszranianie
- Bardzo łatwe połączenie elektryczne i szybka instalacja
- Kaskada do 8 jednostek HP – maksymalna moc 128kW
Zintegrowane komponenty:
- Pompa obiegowa WILO z regulowaną prędkością;
- Podwójny kompresor rotacyjny Mitsubishi Electric;
- Separator gazu i filtr magnetyczny;
- Zawór bezpieczeństwa z wężem odpływowym;
- Detektor wycieków czynnika chłodniczego z funkcją alarmu;
- Przepływomierz.
Specyfikacja techniczna
| ERApro 6kW | ERApro 9kW | ERApro 13kW | ERApro 16kW | |
Efektywność energetyczna przy 35°C / 55°C | A+++ / A++ | |||
| SCOP EN 14825 Średni klimat, 35 / 55°C | 5,13 / 3,70 | 5,11 / 3,77 | 5,18 / 3,82 | 5,10 / 3,80 |
| Sezonowa efektywność grzewcza przy 35 / 55°C, średni klimat | 202,3 / 145,2 | 201,4 / 147,9 | 204,4 / 149,8 | 201,1 / 149,2 |
| Moc A7/W35 (kW) | 6 | 9 | 13 | 16 |
| Moc znamionowa EN 14825 (35 / 55°C) | 4,8 / 4,9 | 7,0 / 7,0 | 9,8 / 9,8 | 12,3 / 12,2 |
| Maksymalna temperatura wylotowa (°C) | 75 | |||
| Warunki pracy przy ogrzewaniu (°C) | -25 ~ +38 | |||
| Warunki pracy przy chłodzeniu (°C) | +10 ~ +43 | |||
| Moc akustyczna dB(A) | 47 | 53 | 54 | 54 |
| Ciśnienie akustyczne w odległości 1 m dB (A) | 36 | 42 | 43 | 43 |
| Ciśnienie akustyczne w odległości 3 m dB (A) | 26 | 32 | 33 | 33 |
| Zasilanie (V) | 230 | 400 | ||
| Wyłącznik nadprądowy, charakterystyka silnika (A) | 16 | 20 (16**) | 10 | 10 |
| Czynnik chłodzący | R290 | |||
| Ilość czynnika chłodniczego (kg) | 0,75 | 0,90 | 1,05 | 1,28 |
| Wymiary (mm) wysokość / szerokość / głębokość | 1021 / 1102 / 575 | 1021 / 1377 / 575 | ||
| Waga bez opakowania (kg) | 130 | 135 | 190 | 195 |
| Połączenie WiFi | Tak | |||
* Zgodnie z normą EN 12012
** Przy zmianie ustawień
Sterownik pompy ciepła ERApro
Opis:
- Intuicyjne sterowanie dotykowe, wyświetlacz 7";
- Połączenie WiFi;
- MODBUS RTU;
- Szybka konfiguracja wszystkich parametrów;
- Zdalne zarządzanie online – możliwość resetowania parametrów;
- Kabel komunikacyjny z wtyczkami zawsze w zestawie – komunikacja nie może zostać podłączona nieprawidłowo;
- Temperatura zewnętrzna pobierana z jednostki zewnętrznej.
Sterowanie i zarządzanie:
- 1x obwód bezpośredni;
- 1x obwód mieszany + pompa obiegowa;
- Podgrzewanie wody;
- Obieg wody użytkowej;
- Zawór przełączający ogrzewanie / podgrzewanie wody;
- Zawór przełączający ogrzewanie / chłodzenie;
- 1x system solarny termalny;
- Pompa obiegowa obwodu grzewczego;
- Źródło biwalentne.

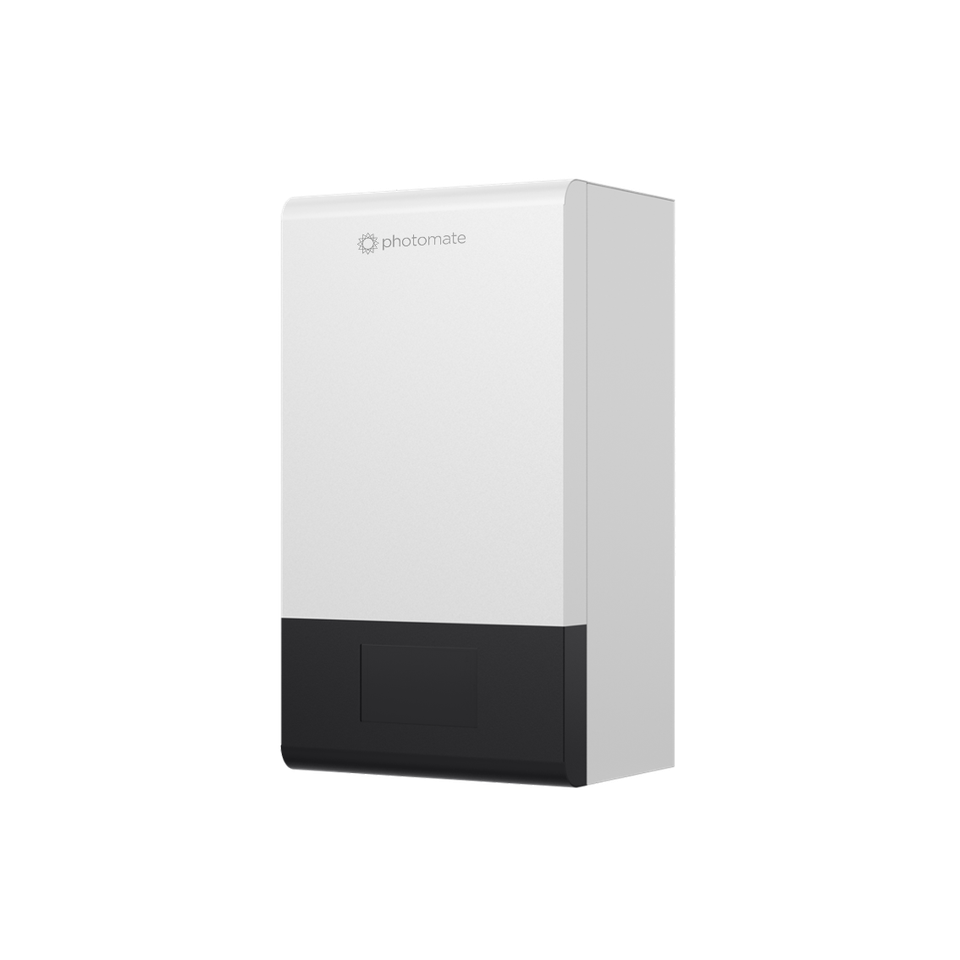

Jednostki wewnętrzne dla pomp ciepła ERApro
| Model | CU 1 | HU 9 | DHWU 9 |
| Sterowanie podgrzewaniem wody | Tak | ||
| Ogrzewanie | 2 circuits | ||
| Chłodzenie | 1 circuit | ||
| Sterowanie źródłem pomocniczym | Tak | ||
| Zintegrowane zasilanie pomocnicze | Nie | Tak / 9kW | |
| Zasilanie | 1 x 230 V | 3 x 400 V | |
| Wyłącznik nadprądowy | 1 x 10 A/B | 3 x 16 A/B | |
Wymiary przyłącza | - | 1 ¼“ external thread | |
Wymiary mm (szer. / gł. / wys.) | 390 / 100 / 420 | 418 / 310 / 750 | 640 / 750 / 1950 |
Waga (kg) | 7,5 | 35 | 125 |
DHWU 9
- Optymalna opcja dla nowych budynków, wymagana powierzchnia instalacyjna poniżej 1 m²;
- Szybka i łatwa instalacja – górne podłączenie wszystkich rur;
- Minimalna szerokość drzwi do instalacji: 700 mm;
- Zasilanie: 3 x 400 V;
- Wyłącznik nadprądowy: 3 x 16 A/B;
- Stal nierdzewna zbiornik na wodę użytkową: 200 litrów;
- Boiler elektryczny przepływowy: 9 kW;
- Zbiornik przeponowy na wodę użytkową: 19 litrów;
- Zbiornik przeponowy na ogrzewanie: 8 litrów;
- Pompa obiegu wody użytkowej;
- Anoda magnezowa (wydłuża żywotność zbiornika ze stali nierdzewnej);
- Automatyczny odpowietrznik;
- Zawór trójdrogowy;
- Manometr;
- Izolowane rury i wszystkie komponenty chroniące przed kondensacją;
- Wyświetlacz dotykowy 7”;
- Połączenie WiFi;
- MODBUS RS485, protokół RTU;
- Opróżnianie zbiornika i wymiennika ciepła.
HU 9
- Opcja dla nowych budynków oraz remontów, bez potrzeby podgrzewania wody lub wymagających więcej niż 200 litrów wody użytkowej;
- Łatwa instalacja;
- Kompaktowe wymiary;
- Zasilanie: 3 x 400 V;
- Wyłącznik nadprądowy: 3 x 16 A/B;
- Boiler elektryczny przepływowy: 9 kW;
- Zbiornik przeponowy na ogrzewanie: 8 litrów;
- Zawór automatycznego odpowietrzania;
- Zawór trójdrogowy;
- Izolowane rury i wszystkie komponenty chroniące przed kondensacją;
- Modbus RS485, protokół RTU;
- Wyświetlacz dotykowy 7”;
- Połączenie WiFi.
CU 1
- Opcja dla nowych budynków i remontów z instalacjami zmiennymi, dodatkowymi źródłami ciepła, zbiornikiem magazynującym i zbiornikiem na wodę użytkową;
- Możliwość tworzenia wielu kombinacji połączeń;
- Sterowanie systemem solarnym termalnym;
- Zasilanie: 1 x 230 V;
- Wyłącznik nadprądowy: 1 x 10 A/B;
- Wyświetlacz dotykowy 7”;
- Połączenie WiFi;
- MODBUS RS485, protokół RTU;
- Listwa zaciskowa do podłączenia wszystkich niezbędnych komponentów;
- Uchwyt montażowy, kołki i śruby;
- Kombinacja z innymi źródłami ciepła i istniejącymi komponentami;
- Montaż na ścianie.
